最大拉主应力/Pa 最大压主应力/Pa
（a） 拉主应力分布 （b） 压主应力分布

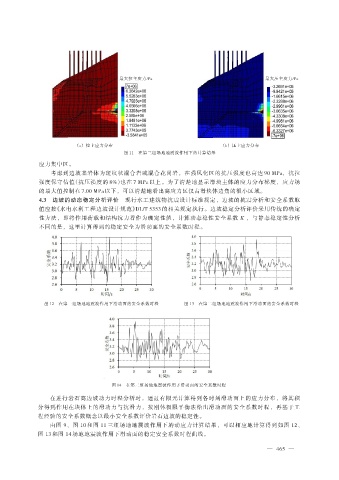

图 11 在第三组场地地震波作用下的计算结果
应力集中区。
考虑到边坡基岩体为斑纹状混合岩或混合花岗岩，在强风化区的抗压强度也高达 90 MPa，抗拉
强度保守估值（抗压强度的 8%）也在 7 MPa 以上。为了清楚地显示滑块主体的应力分布梯度，应力场
的最大值控制在 7.00 MPa 以下，可以清楚地看出高应力区仅占滑块体边角的很小区域。
4.3 边坡的动态稳定分析评价 现行水工建筑物抗震设计标准规定，边坡的抗震分析和安全系数取
值应按《水电水利工程边坡设计规范》DL/T 5353 的相关规定执行。边坡稳定分析评价采用传统的确定
性方法，即将作用荷载和结构抗力看作为确定性值，计算动态稳性安全系数 K ，与静态稳定性分析
不同的是，这里计算得到的稳定安全为滑动面的安全系数时程。
图 12 在第一组场地地震波作用下滑动面的安全系数时程 图 13 在第二组场地地震波作用下滑动面的安全系数时程
图 14 在第三组场地地震波作用下滑动面的安全系数时程
在进行岩石高边坡动力时程分析时，通过有限元计算得到各时刻滑动面上的应力分布，将其积
分得到作用在块体上的滑动力与抗滑力，按刚体极限平衡法给出滑动面的安全系数时程，再基于工
程经验的安全系数概念以最小安全系数评价岩石边坡的稳定性。
由图 9、图 10 和图 11 三组场地地震波作用下的动应力计算结果，可以相应地计算得到如图 12、
图 13 和图 14 场地地震波作用下滑动面的稳定安全系数时程曲线。
