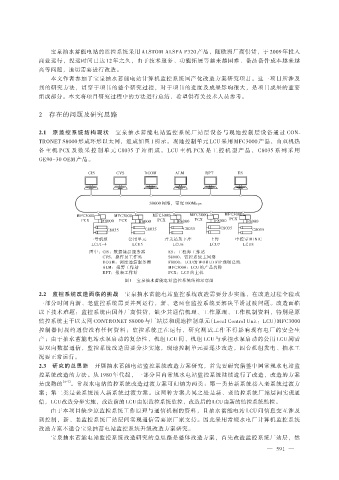

宝泉抽水蓄能电站的监控系统采用 ALSTOM ALSPA P320 产品，随欧洲厂商供货，于 2009 年投入
商业运行，投运时间已达 12 年之久，由于技术服务、功能拓展等越来越困难、备品备件成本越来越
高等问题，迫切需要进行改造。
本文作者参加了宝泉抽水蓄能电站计算机监控系统国产化改造方案研究项目。这一项目所涉及
到的研究方法，贯穿于项目的整个研究过程，对于项目的进度及成果影响很大，是项目成果的重要
组成部分。本文将项目研究过程中的方法进行总结，希望供有关技术人员参考。

2 存在的问题及研究思路

2.1 原监控系统结构现状 宝泉抽水蓄能电站监控系统厂站层设备与现地控制层设备通过 CON⁃
TRONET S8000 形成环形以太网，组成如图 1 所示。现地控制单元 LCU 采用 MFC3000 产品，由双机热
备 主 机 PCX 及 数 采 控 制 单 元 C8035 子 站 组 成 。 LCU 主 机 PCX 是 工 控 机 型 产 品 ， C8035 系 列 采 用
GE90-30 OEM 产品。

CIS CVS DCOM ALM RPT ES

S8000 网络，带宽 100Mbps

MFC3000 MFC3000 MFC3000 MFC3000 MFC3000
PCX F8000 PCX F8000 PCX F8000 PCX F8000 PCX F8000
C8035 C8035 C8035 C8035 C8035
一号机组 公用单元 开关站及下库 上库 中控室 MINIC
LCU1~4 LCU5 LCU6 LCU7 LCU8
图中： CIS：数据接品服务器 ES：工程师工作站
CVS：操作员工作站 S8000：监控系统主网络
DCOM：调度通信服务器 F8000：LCU 的 WORLD FIP 现场总线
ALM：报警工作站 MFC3000：LCU 的产品名称
RPT：报表工作站 PCX：LCU 的主机
图 1 宝泉抽水蓄能电站监控系统结构示意图

2.2 监控系统改造面临的挑战 宝泉抽水蓄能电站监控系统改造需要分步实施，在改造过程全程或
一部分时间内新、老监控系统需要并列运行，新、老两套监控系统要解决平滑过渡问题。改造面临
以下技术难题：监控系统由国外厂商供货，缺少其通信机理、工作原理、工作机制资料，特别是原
监控系统主干以太网 CONTRONET S8000 与厂站层和现地控制单元（Local Control Unit：LCU）MFC3000
控制器间规约通信没有任何资料；监控系统正在运行，研究测试工作不得影响现有电厂的安全生
产；由于抽水蓄能电站水泵启动的复杂性，机组 LCU 间、机组 LCU 与承担水泵启动的公用 LCU 间需
要双向数据通信，监控系统改造需要分步实施，现地控制单元要逐步改造，四台机组发电、抽水工
况要正常运行。
2.3 研究的总思路 开展抽水蓄能电站监控系统改造方案研究，首先要研究借鉴中国常规水电站监

控系统改造的方法。从 1980 年代起，一部分国内常规水电站监控系统陆续进行了改造，改造的方案
是成熟的 ［4-7］ 。常规水电站监控系统改造过渡方案可归纳为两类：第一类是新系统接入老系统过渡方
案；第二类是老系统接入新系统过渡方案。这两种方案共同之处是新、老监控系统厂站层间实现通
信，LCU改造分步实施，改造前的 LCU由原监控系统监控，改造后的 LCU由新的监控系统监控。
由于本项目缺少原监控系统工作原理与通信机制的资料，且抽水蓄能电站 LCU 间信息交互涉及
到控制，新、老监控系统厂站层间实现通信需要原厂家支持。因此采用常规水电厂计算机监控系统
改造方案不适合宝泉抽蓄电站监控系统升级改造方案研究。
宝泉抽水蓄能电站监控系统改造研究的总思路是整体改造方案，首先改造监控系统厂站层，然

— 591 —
